AMD Zynq™ 7000 XAS SoC 产品优势

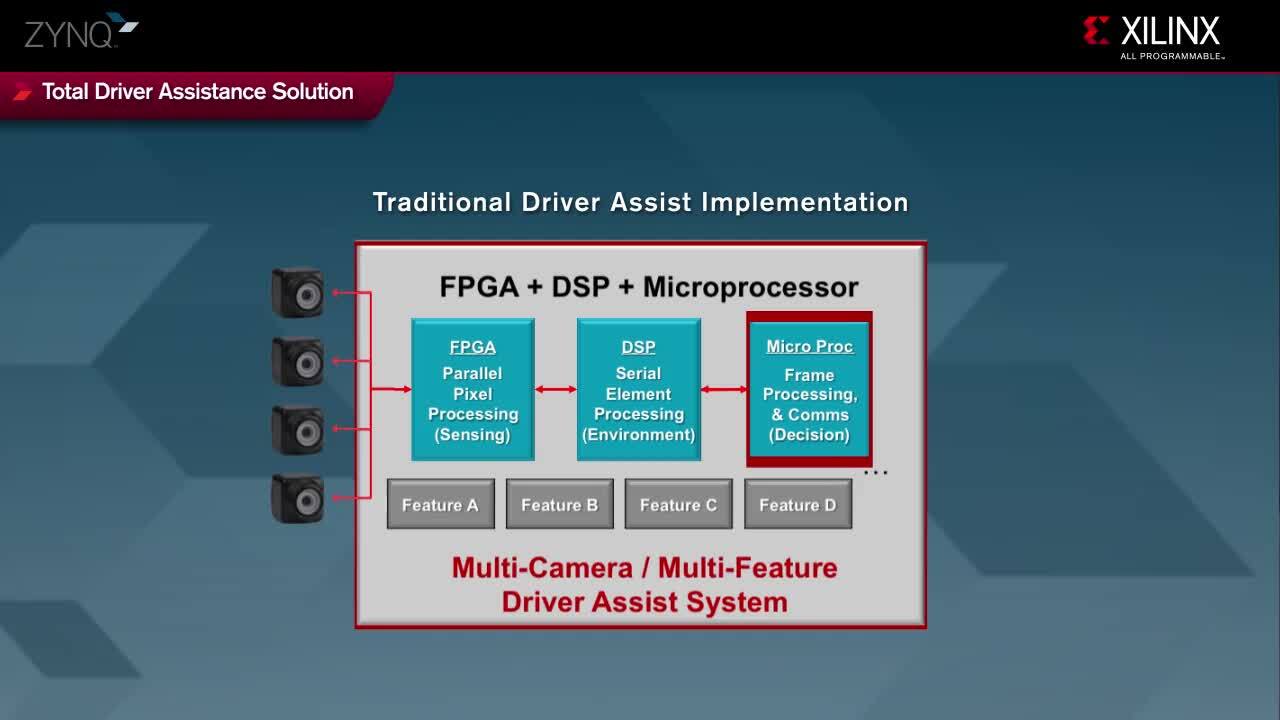

车规级 AMD Zynq™ 7000 XA SoC 能够充分满足高算力要求,非常适合高级驾驶辅助系统 (ADAS)。软硬件结合的可编程性可助力开发团队在单个器件中整合完整的 ADAS 成像流程,从通过环境特性描述进行传感到特性实现无不例外。此外,还可在软硬件之间进行功能移动,从而可消除数据流瓶颈,更大限度提高性能并更大限度减少资源。Zynq 7000 SoC 器件具有内在的架构灵活性,所提供的低成本解决方案可用于构建高度可扩展的平台,从而可帮助系统设计者显著缩短开发时间。

可编程系统集成
  • 可替代现有系统中的 ASIC/ASSP/DSP
  • 业界标准 Arm® 双核 Cortex®-A9 MPCore
  • 在可编程逻辑 (PL) 中实现额外的硬件加速器
  • MicroBlaze™MicroBlaze V 处理器软 IP
提升系统性能
  • 可消除多芯片的芯片到芯片带宽瓶颈
  • 采用先进的 28nm 工艺,在性能和尺寸之间实现了优化
  • 可实现理想的软硬件分区
降低 BOM 成本
  • 软硬件处理解决方案整合在单一器件中
  • 无需板级高速接口
  • 可减少组件、电源,并可简化 PCB 设计
降低总功耗
  • 高级低功耗 28nm 逻辑
  • 可在较低时钟速率及较高集成度下,通过并行处理降低整体系统功耗
提高设计生产力
  • 灵活的可扩展平台,具备全面的工具、操作系统 和 IP 生态系统
  • 提供合作伙伴 ADAS 开发套件(Xylon logiADAK、logiSTK 以及 logiRECORDER),可缩短开发进程
  • AMD SDSoC 工具可提升工程资源的生产力

产品表

处理系统 (PS)

特性 所有器件
处理器核心 采用 CoreSight™ 技术的双核 Arm® Cortex®-A9 MPCore™
处理器扩展 用于每个处理器的 NEON 和单/双精度浮点
最大频率/处理器 667MHz (-1)
L1 高速缓存 每个处理器 32KB 指令、32KB 数据
L2 高速缓存 512KB
片上缓存 256KB
外部存储器支持 DDR3L、DDR3、DDR2、LPDDR2
外部静态存储器支持 2 个 QSPI,NAND,NOR
DMA 通道 8 条(4 条专用于可编程逻辑)
外设 2 个 UART、2 个 CAN 2.0B、2 个 I2C、2 个 SPI、4 个 32b GPIO
内置 DMA 的外设 2 个 USB 2.0 (OTG)、2 个三态千兆以太网、2 个 SD/SDIO
安全性 支持器件安全性的 AES 和 SHA 256b

可编程逻辑 (PL)

  XA7Z010 XA7Z020 XA7Z030
AMD 7 系列可编程逻辑的类似产品 Artix 7 FPGA Artix 7 FPGA Kintex 7 FPGA
可编程逻辑单元 28K 逻辑单元(约 430K) 85K 逻辑单元(约 1.3M) 125K 逻辑单元(约 1.9M)
查找表 (LUT) 17,600 53,200 78,600
触发器 35,200 106,400 157,200
可扩展块 RAM(36Kb 块数量) 240KB (60) 560KB (140) 1,060KB (265)
可编程 DSP slice (18x25 MACC) 80 220 400
PCI Express(根联合体和端点) - - Gen2 x4
I/O 引脚数上限(仅 PL) 100 200 163 (+ 4 GTX)

注意:可能会有一些限制条件。有关详细信息,请参阅 UG585 Zynq 7000 SoC 技术参考手册 和 DS188 Zynq 7000 XA SoC 概观
