実証と実績を長期にわたりお届け。
通常の製品寿命が 15 年を大きく超える AMD デバイスは、設計したシステムのライフサイクル全体にわたって安心してお使いいただけます。AMD 7 シリーズ FPGA およびアダプティブ SoC は 2040 年まで、AMD UltraScale+™ FPGA およびアダプティブ SoC は 2045 年まで対応しています。
防衛グレード AMD Zynq™ UltraScale+™ XQ MPSoC 製品の特長
AMD Zynq™ UltraScale+™ XQ MPSOC は、最先端の航空宇宙/防衛ソリューションの開発を支援する広範な製品セレクションで展開されています。業界初のヘテロジニアス マルチプロセッサ SoC であり、柔軟かつ動的にリコンフィギュレーション可能な高性能プログラマブル ロジックと DSP、16 Gb/s および 28 Gb/s トランシーバー、クワッド コア Arm® Cortex®-A53、デュアル コア Arm Cortex-R5 エンベデッド プロセッサを搭載しています。さらに、またオプションで Arm Mali™-400 GPU、4k60 H.265/H.264 ビデオ コーデック、256 ビット PUF に対応し、-55°C ～ +125°C の動作温度範囲に対応する高耐久性パッケージで提供されます。
MPSoC デバイスの機能
- 高耐久性パッケージで、すべてのはんだ接合部のスズ含有量 <97%
- –55°C ～ +125°C の広範なジャンクション温度をサポート
- Mil Std 883 Group D 環境特性評価
- マスク セット コントロール
- 偽造防止マーク
- 最大 1.33 GHz のデュアル コア Arm Cortex-A53 MPCore
- 最大 533 MHz のデュアルコア Arm Cortex-R5 MPCore
- Mali-400 MP2 GPU
- H.264/H.265 (4x60 fps) ビデオ コーデック
- システム ロジック セル数: 103K ～ 1,143K
- DSP スライス数: 240 ～ 1968
- セキュリティが強化、さらに 256 ビット PUF を利用可能
- すべて ECC 対応メモリ
- ECC 機能付きの DDR4/3/3L、LPDDR4/3、32/64b をサポート
- 最大 5X PCIe Gen4x8/3x16 および 1X PCIe Gen2x4
- 最大 44X GTH 16.3 Gb/s および最大 28X GTY 28.2Gb/s
Zynq UltraScale+ MPSoC の利点
- 過酷な環境に耐えることができる堅牢なパッケージ
- 米国国防総省 (DoD) の偽造防止要件に対応
- 高速チップ間コネクティビティが不要
- 共有プロセッシングと FPGA メモリを使用するシンプルなシステム設計
- インターフェイスが最適化され、プログラマブル ロジックの必要性が軽減
- デザインの簡素化
- サイズ、重量、消費電力が削減
- 計算密度と効率性が向上
製品一覧
プロセッシング システム (PS)
| 機能 | すべてのデバイス |
|---|---|
| アプリケーション プロセッシング ユニット | クワッド コア Arm Cortex-A53 MPCore (CoreSight、NEON および単精度/倍精度浮動小数点演算ユニット、32 KB/32 KB L1 キャッシュ、1 MB L2 キャッシュ内蔵) |
| リアルタイム プロセッシング ユニット | デュアル コア Arm Cortex-R5 (CoreSight、単精度/倍精度浮動小数点演算ユニット、32 KB/32 KB L1 キャッシュ、TCM 内蔵) |
| エンベデッド/外付けメモリ |
256 KB オンチップ メモリ (ECC あり)、外部 DDR4、DDR3、DDR3L、LPDDR4、LPDDR3、外部クワッド SPI、NAND、eMMC |
| 一般的なコネクティビティ | 214 本の PS I/O、UART、CAN、USB 2.0、I2C、SPI、32b GPIO、リアルタイム クロック、ウォッチドッグ タイマー、トリプル タイマー カウンター |
| 高速コネクティビティ | 4 つの PS-GTR、PCIe Gen1/2、シリアル ATA 3.1、DisplayPort™ 1.2a、USB 3.0、SGMII |
| グラフィックス プロセッシング ユニット | Arm Mali-400 MP2、64 KB L2 キャッシュ |
プログラマブル ロジック (PL)
| ZU3EG | ZU5EV | ZU7EV | ZU9EG | ZU11EG | ZU15EG | ZU19EG | |
|---|---|---|---|---|---|---|---|
| システム ロジック セル (K) | 154 | 256 | 504 | 600 | 653 | 747 | 1143 |
| メモリ (Mb) | 7 | 23 | 38 | 23 | 43 | 57 | 70 |
| DSP スライス | 360 | 1248 | 1728 | 2520 | 2928 | 3528 | 1968 |
| ビデオ コーデック ユニット (VCU) | - | - | 1 | 1 | - | - | - |
| GTH 16.3Gb/s トランシーバー | - | 16 | 20 | 24 | 32 | 24 | 32 |
| GTY 28.2Gb/s トランシーバー | - | - | - | - | 16 | - | 16 |
| 最大 I/O ピン数 | 252 | 252 | 360 | 328 | 512 | 328 | 668 |
| M 温度範囲 (-55°C ～ +125°C) での提供 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
設計開始
実証済みの HW/SW サポート、ツール、デザイン サンプル、およびキットに対応した関連資料を利用することで、すぐに設計を開始して製品の市場投入までの期間を短縮できます。

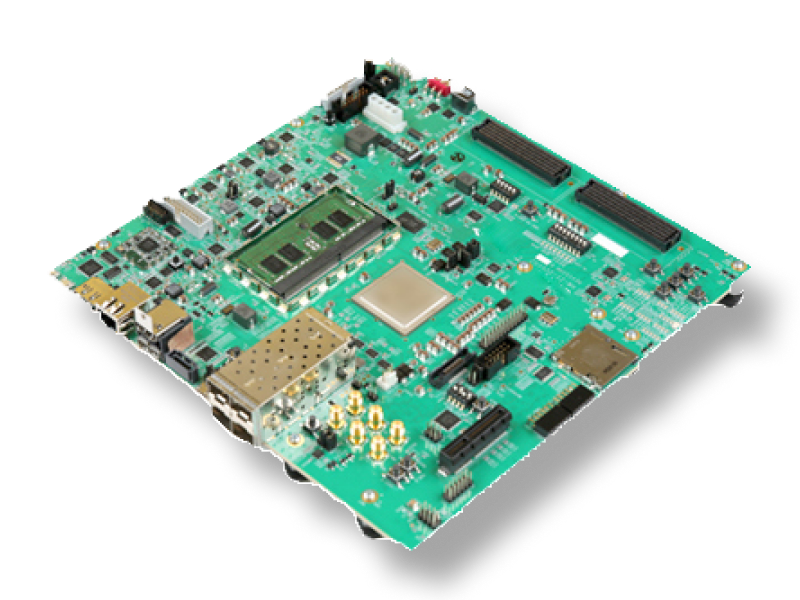

AMD Zynq UltraScale+ MPSoC ZCU102 評価キット
ZCU104 評価キットを利用すると、監視システム、マシン ビジョン、ドローン、医療画像のような、エンベデッド ビジョン アプリケーション向けの設計を今すぐに始められます。このキットには、ビデオ コーデック機能を備えた Zynq™ UltraScale+™ MPSoC EV デバイスが含まれており、エンベデッド ビジョン アプリケーション向けの一般的なペリフェラルやインターフェイスを多数サポートしています。

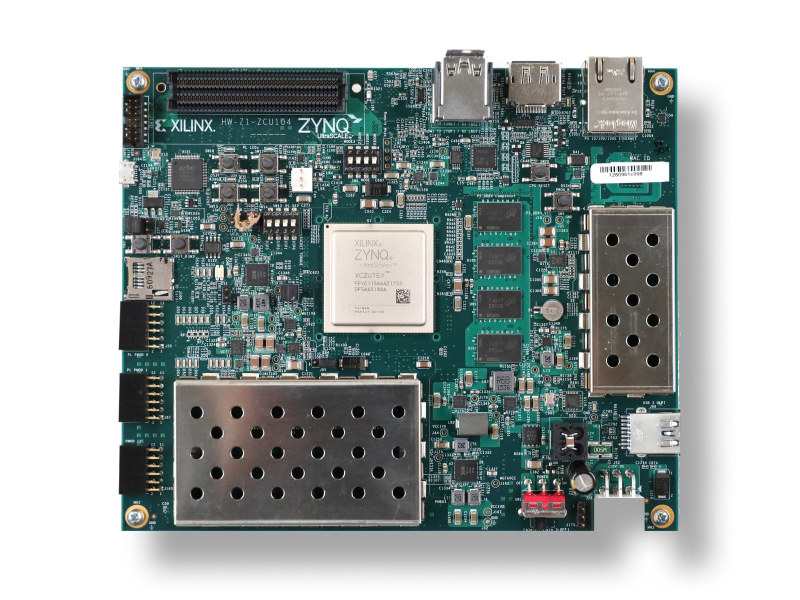

AMD Zynq UltraScale+ MPSoC ZCU104 評価キット
ZCU102 評価キットでは、オートモーティブ、産業、ビデオ、および通信アプリケーション向けデザインを素早く完成させることが可能です。このキットは、AMD の 16nm FinFET+ プログラマブル ロジック ファブリックに quad-core ARM® Cortex-A53、dual-core Cortex-R5 リアルタイム プロセッサ、および Mali™-400 MP2 グラフィックス プロセッシング ユニットを統合した Zynq™ UltraScale+™ MPSoC デバイス プラットフォームです。ZCU102 は、広範なアプリケーション開発を可能にするために、主要なペリフェラルとインターフェイスをすべてサポートします。
