Zynq UltraScale+ MPSoC

Tried. Trusted. Long Lasting.

With typical lifespans extending well past 15 years, you can depend on AMD devices for the life of your design—extending AMD 7 Series FPGAs and adaptive SoCs through 2040 and AMD UltraScale+™ FPGAs and adaptive SoCs through 2045.

Read the Blog

可扩展的自适应 MPSoC 产品组合

AMD Zynq™ UltraScale+™ MPSoC 器件不仅提供 64 位处理器可扩展性，同时还将实时控制与软硬件引擎相结合，以支持图形、视频、波形与数据包处理。平台配备通用实时处理器和可编程逻辑，提供三类产品，包括双核应用处理器 (CG) 器件、四核应用处理器和 GPU (EG) 器件，以及视频编解码器 (EV) 器件，为 5G 无线、下一代 ADAS 和工业物联网应用创造了巨大的可能性。

异构处理助力应用全面提速

多个处理引擎可以全方位优化应用功能，可编程硬件提供了更高的性能和安全处理能力。

超紧凑封装实现高计算密度

InFO 器件的尺寸缩小 60%，厚度缩小 70%，具有更高的热耗散性能以及信号完整性，同时不以牺牲 Zynq UltraScale+ MPSoC 的处理能力为代价。

集成型 H.264/H.265 视频编解码器

Zynq UltraScale+ EV 器件采用性能卓越的视频编解码器，能够以每秒 60 帧的速度对高达 4K 分辨率的视频同步进行低延迟编解码。

面向 AI/ML 的深度学习处理单元

针对卷积神经网络进行优化的自由可扩展计算引擎，支持通用框架，并采用含大量预训练 AI 模型的大型模型库。

灵活扩展的内存分级，助力消除内存瓶颈

超大分布式片上存储器：LUTRAM、块 RAM、UltraRAM、L3 高速缓存，能显著减少内存访问延迟，并助力加速器或协处理器实现卓越性能。本地存储器还能支持安全关键型应用所需的全方位功能隔离。

多个电源域助力精细功耗管理

灵活的架构能够通过消除未使用模块的静态功耗来降低整体功耗，最多可将静态功耗减少 30%¹。在完全深度睡眠模式下，运行功耗低至 180 nW，以便在闲置时尽可能节省电能。

^{1.ZUS-007。请参阅“使用 Zynq UltraScale+ MPSOC 管理功耗和性能”白皮书，第 7 页}

三种不同器件

全方位对比，差异一目了然。

Zynq UltraScale+ CG
Zynq UltraScale+ EG
Zynq UltraScale+ EV

图像缩放

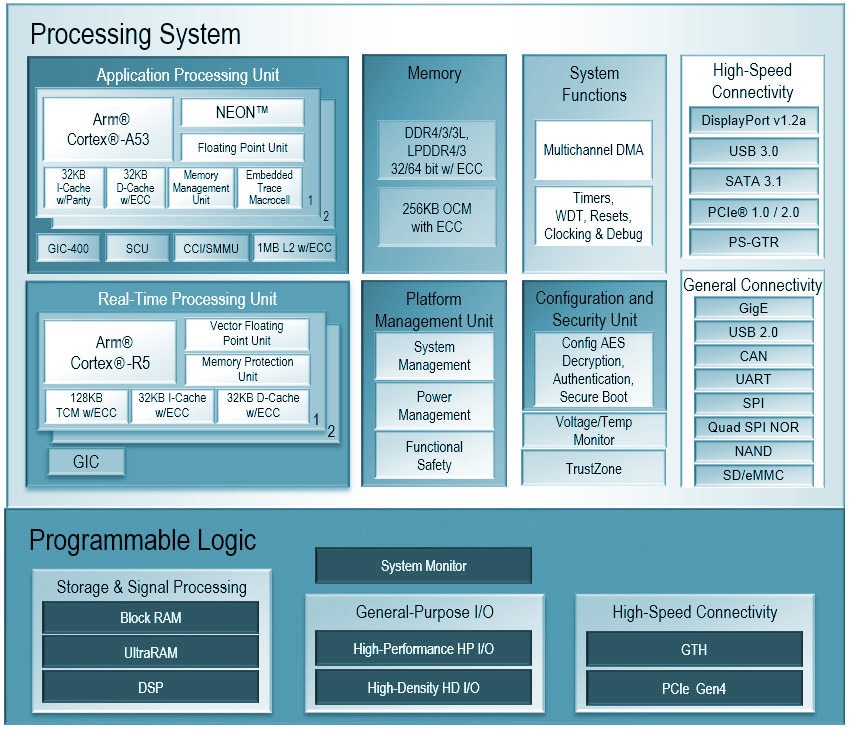

AMD Zynq™ UltraScale+™ CG

实现异构处理的双核入门级器件

双核 Arm® Cortex®-A53
双核 Arm Cortex-R5F
16nm FinFET+ 可编程逻辑

图像缩放

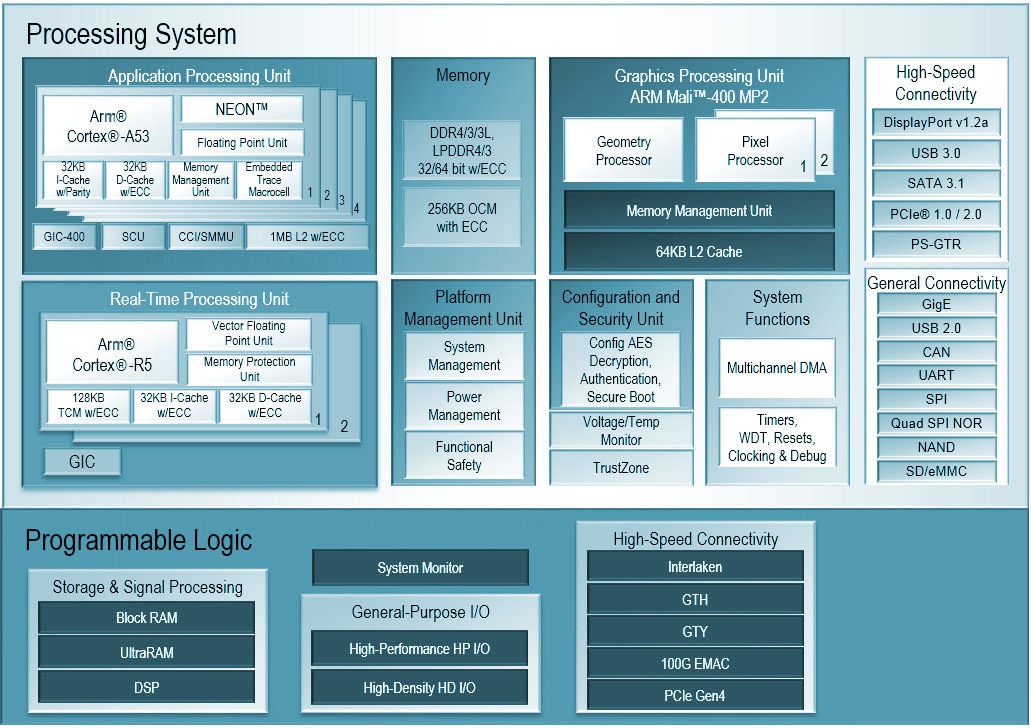

AMD Zynq™ UltraScale+™ EG

面向新一代应用的各种器件组合

四核 Arm Cortex-A53
双核 Arm Cortex-R5F
16nm FinFET+ 可编程逻辑
Arm Mali™-400MP2

图像缩放

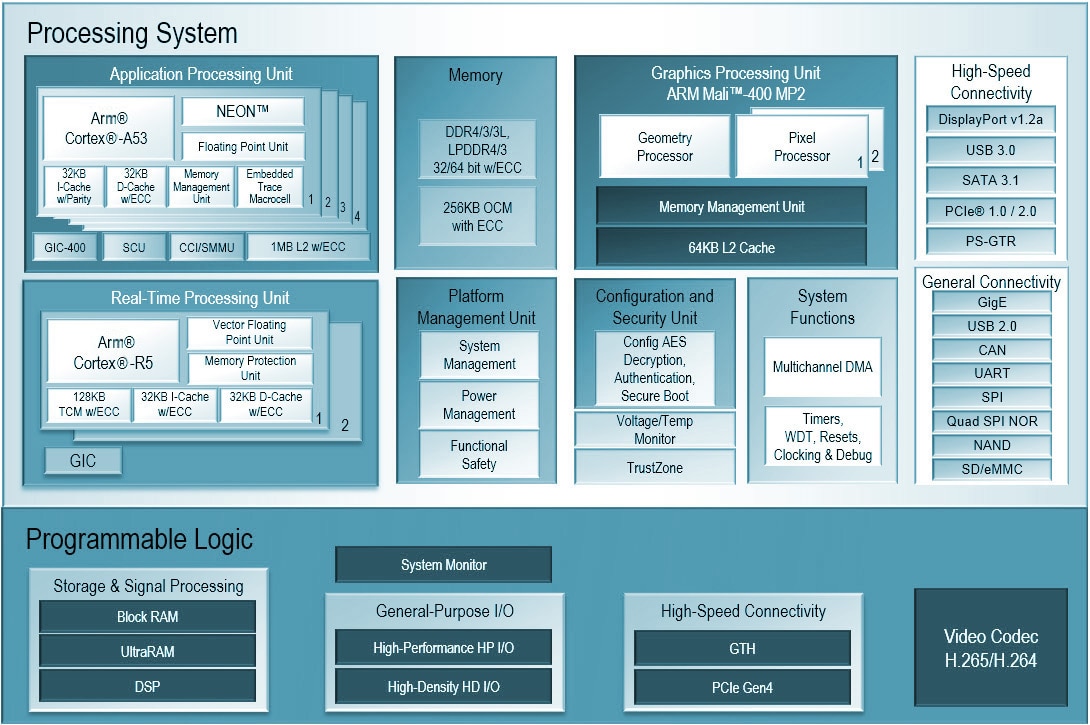

AMD Zynq™ UltraScale+™ EV

支持多媒体和嵌入式视觉的视频编解码器

四核 Arm Cortex-A53
双核 Arm Cortex-R5F
16nm FinFET+ 可编程逻辑
ARM Mali-400MP2
H.264/H.265 视频编解码器

产品表

Zynq UltraScale+ MPSoC CG 器件
Zynq UltraScale+ MPSoC EG 器件
Zynq UltraScale+ MPSoC EV 器件

AMD Zynq™ UltraScale+™ MPSoC CG 器件

处理系统特性

	ZU1CG	ZU2CG	ZU3CG	ZU3TCG	ZU4CG	ZU5CG	ZU6CG	ZU7CG	ZU9CG
应用处理单元	双核 Arm Cortex-A53 MPCore™（频率高达 1.3GHz）
实时处理单元	双核 Arm Cortex-R5F MPCore（频率高达 533MHz）
动态内存接口	DDR4、LPDDR4、DDR3、DDR3L、LPDDR3
高速外设	PCIe® Gen2、USB3.0、SATA 3.1、DisplayPort™、千兆以太网

可编程逻辑

	ZU1CG	ZU2CG	ZU3CG	ZU3TCG	ZU4CG	ZU5CG	ZU6CG	ZU7CG	ZU9CG
系统逻辑单元 (K)	81	103	154	157	192	256	469	504	600
总 RAM (Mb)*	4.8	6.5	9.4	21.2	20.6	26.6	32	44.2	40.9
DSP Slice	216	240	360	576	728	1,248	1,973	1,728	2,520
16.3Gb/s 收发器数量	-	-	-	8	16	16	24	24	24
PCI Express	-	-	-	1x Gen3x8	2x Gen3x8 或 1x Gen3x16	2x Gen3x8 或 1x Gen3x16	-	1x Gen3x16 和 1x Gen3x8	-
最大 I/O 引脚数	180	252	252	124	252	252	328	464	328

^{* 总 RAM = 最大分布式 RAM + 块 RAM 总计 + UltraRAM}

查看产品选型指南

AMD Zynq™ UltraScale+™ MPSoC EG 器件

处理系统特性

	ZU1EG	ZU2EG	ZU3EG	ZU3TEG	ZU4EG	ZU5EG	ZU6EG	ZU7EG	ZU9EG	ZU11EG	ZU15EG	ZU17EG	ZU19EG
应用处理单元	四核 Arm Cortex-A53 MPCore™（频率高达 1.5GHz）
实时处理单元	双核 Arm Cortex-R5F MPCore（频率高达 600MHz）
图形处理单元	Arm Mali-400 MP2（频率高达 667MHz）
动态内存接口	DDR4、LPDDR4、DDR3、DDR3L、LPDDR3
高速外设	PCIe® Gen2、USB3.0、SATA 3.1、DisplayPort™、千兆以太网

可编程逻辑

	ZU1EG	ZU2EG	ZU3EG	ZU3TEG	ZU4EG	ZU5EG	ZU6EG	ZU7EG	ZU9EG	ZU11EG	ZU15EG	ZU17EG	ZU19EG
系统逻辑单元 (K)	81	103	154	157	192	256	469	504	600	653	747	926	1,143
总 RAM (Mb)*	4.8	6.5	9.4	21.2	20.6	26.6	32	44.2	40.9	52.7	69	64.7	80.4
DSP Slice	216	240	360	576	728	1,248	1,973	1,728	2,520	2,928	3,528	1,590	1968
16.3Gb/s 收发器	-	-	-	8	16	16	24	24	24	32	24	44	44
32.75Gb/s 收发器	-	-	-	-	-	-	-	-	-	16	-	28	28
PCI Express	-	-	-	1x Gen3x8	2x Gen3x8 或 1x Gen3x16	2x Gen3x8 或 1x Gen3x16	-	1x Gen3x16 和 1x Gen3x8	-	2x Gen3x16 或 4x Gen3x8	-	（2x Gen3x16 和 1x Gen3x8）或 4x Gen3x8	（2x Gen3x16 和 1x Gen3x8）或 5x Gen3x8
最大 I/O 引脚数	180	252	252	124	252	252	328	464	328	512	328	668	668

^{* 总 RAM = 最大分布式 RAM + 块 RAM 总计 + UltraRAM}

查看产品选型指南

AMD Zynq™ UltraScale+™ MPSoC EV 器件

处理系统特性

	ZU4EV	ZU5EV	ZU7EV
应用处理单元	四核 ARM Cortex-A53 MPCore（频率高达 1.5GHz）
实时处理单元	双核 Arm Cortex-R5F MPCore（频率高达 600MHz）
图形处理单元	Arm Mali-400 MP2（频率高达 667MHz）
视频编解码器单元	支持 H.264/H.265
动态内存接口	DDR4、LPDDR4、DDR3、DDR3L、LPDDR3
高速外设	PCIe® Gen2、USB3.0、SATA 3.1、DisplayPort™、千兆以太网

可编程逻辑

	ZU4EV	ZU5EV	ZU7EV
系统逻辑单元 (K)	192	256	504
总 RAM (Mb)*	20.6	26.6	44.2
DSP Slice	728	1,248	1,728
视频编解码单元 (VCU)	1	1	1
最大 I/O 引脚数	252	252	464

^{* 总 RAM = 最大分布式 RAM + 块 RAM 总计 + UltraRAM}

查看产品选型指南
