AMD Zynq™ UltraScale+™ RFSoC 产品优势
Zynq UltraScale+ RFSoC
Zynq UltraScale+ RFSoC DFE
集成 RF 模拟
在自适应 SoC 上单片集成直接 RF 采样数据转换器而无需使用外部数据转换器，与多组件解决方案相比，功耗和封装尺寸减少高达 50%，同时省去了 JESD204 等高功耗的 FPGA 至模拟接口。这种方式还实现了一个将大部分 RF 信号处理转移至数字域的高度灵活的解决方案。
SD-FEC
Zynq UltraScale+™ RFSoC 将软判决前向纠错内核 (SD-FEC) IP 块与低密度奇偶校验 (LDPC) 及 turbo 编解码器支持集成在一起。硬化内核可在低时延下提供超过 1Gb/s 的性能，与软逻辑实现方案相比，功耗更低、占板面积更小。

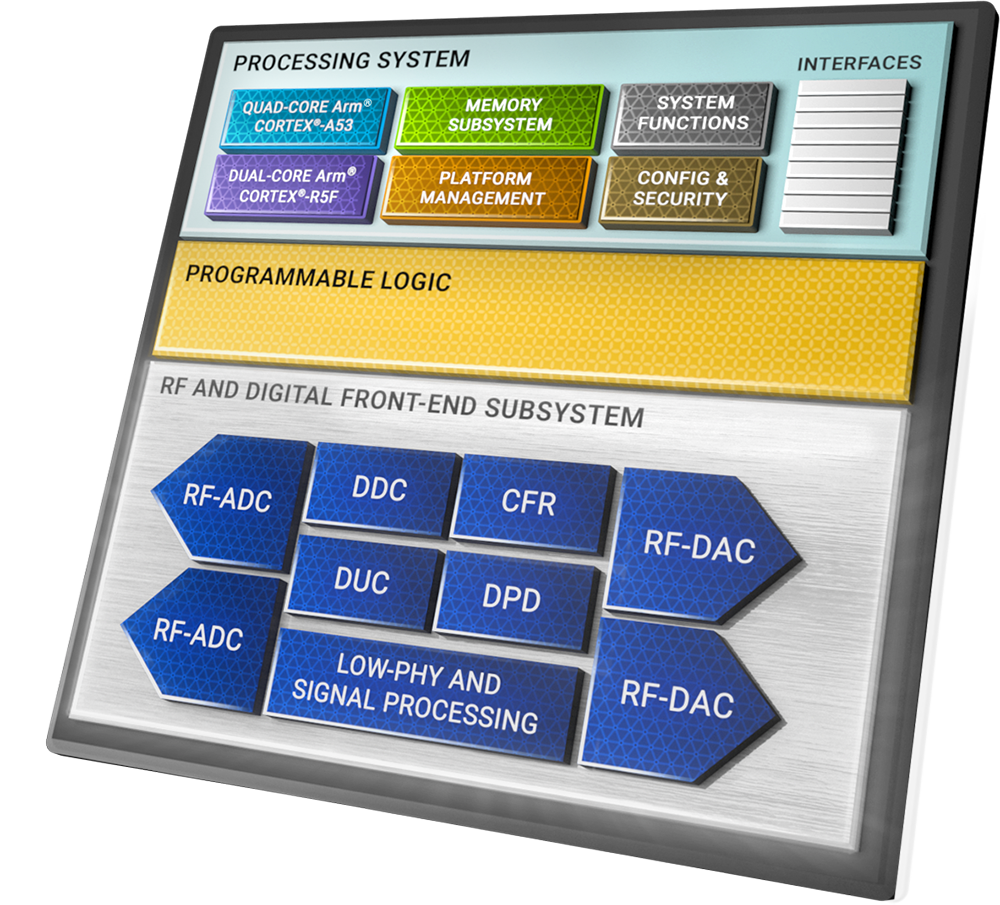

硬化数字前端
Zynq RFSoC DFE 是最新的自适应 RFSoC 平台，它在关键 DFE 处理中集成了更多的硬化 IP，而非软逻辑。Zynq RFSoC DFE 为 5G 新无线电提供了一种灵活的解决方案，支持高达 7.125GHz 的输入/输出频率，同时兼具高能效和成本效益。
硬件灵活应变
Zynq UltraScale+ RFSoC 架构集成了 FPGA 结构，可实现灵活性，能够通过相同的基础硬件满足广泛的需求。能够利用同一个平台来达到不同的要求并满足新兴标准，因此厂商可快速针对新的市场机遇做出反应。

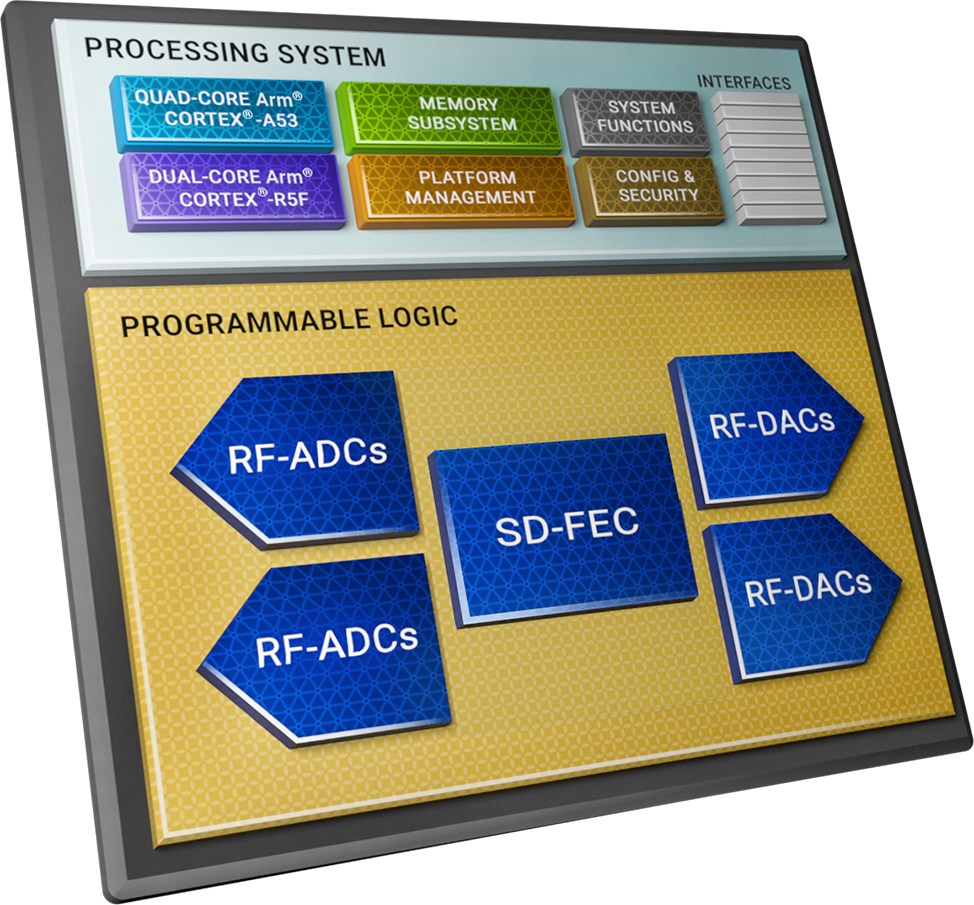

面向单芯片无线电的完整 SoC
Zynq UltraScale+ RFSoC 是一种异构计算架构，包括完整的 Arm 处理子系统、FPGA 结构，以及 RF 信号链中的完整模数可编程性，其不仅可为不同的应用提供一个完整的单片软件定义无线电平台，还能够随着市场动态变化打造其他无线电产品。
Zynq UltraScale+ RFSoC 产品
产品组合的可扩展性，可满足当前及未来市场需求
应用
远程 PHY 支持有线接入 DOCSIS 3.1
Zynq UltraScale+ RFSoC 使有线接入多业务运营商 (MSO) 能够通过远程 PHY 节点使 PHY 层处理更靠近用户端，从而提高网络容量。
- RF 模拟支持严格的功耗及尺寸约束
- LDPC 符合 DOCSIS 3.1 要求
- 更宽频谱范围以满足 DOCSIS 4.0 要求
- FPGA 逻辑适用于面向未来的全双工 IP

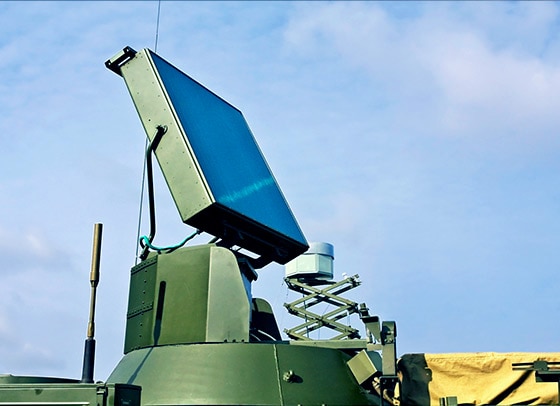

相控阵雷达/数字阵雷达
作为面向可扩展、多功能、相控阵雷达的单芯片 TRX 解决方案，Zynq UltraScale+ RFSoC 能够在预警场景下实现低时延收发，获得最佳响应时间。
- 全 L 波段采样
- 部分 S 波段直接采样、第二尼奎斯特全 S 波段
- 部分 C 频段直接采样
- 软硬件可重新配置

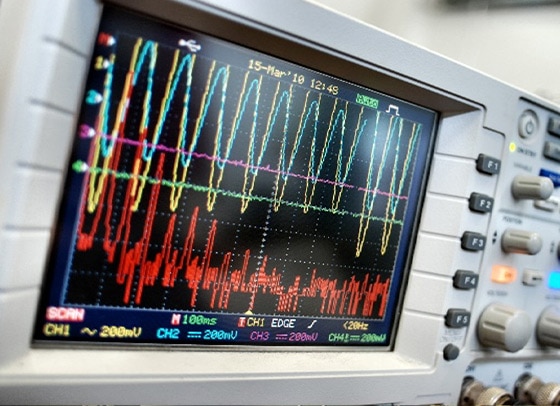

测试与测量
设计人员可通过在 Zynq UltraScale+ RFSoC 中使用直接 RF 采样、高度灵活的可重新配置逻辑和软件可编程性，构建用于信号生成和信号分析的高速多功能仪器。

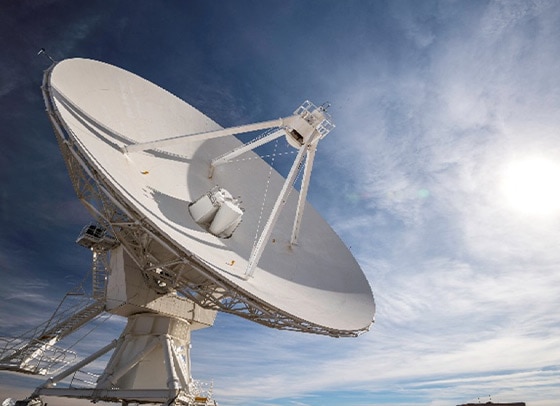

卫星通信
设计人员可通过在 Zynq UltraScale+ RFSoC 中使用直接 RF 采样、高度灵活的可重新配置逻辑和软件可编程性，构建用于信号生成和信号分析的高速多功能仪器。
产品表
- 第一代 Zynq UltraScale+ RFSoC
- 第二代 Zynq UltraScale+ RFSoC
- 第三代 Zynq UltraScale+ RFSoC
- Zynq UltraScale+ RFSoC DFE
第一代 AMD Zynq™ UltraScale+™ RFSoC
直接 RF 信号链特性
| ZU21DR | ZU25DR | ZU27DR | ZU28DR | ZU29DR | ||
|---|---|---|---|---|---|---|
| 最大 RF 输入频率 (GHz) | 4 | |||||
| 抽取/内插 | 1x、2x、4x、8x | |||||
| 12 位 RF-ADC | ADC 数量 | - | 8 | 8 | 8 | 16 |
| 最大速率 (GSPS) | - | 4.096 | 4.096 | 4.096 | 2.058 | |
| 14 位 RF-DAC | DAC 数量 | - | 8 | 8 | 8 | 16 |
| 最大速率 (GSPS) | - | 6.554 | 6.554 | 6.554 | 6.554 | |
| SD-FEC | 8 | 0 | 0 | 8 | 0 | |
可编程逻辑
| ZU21DR | ZU25DR | ZU27DR | ZU28DR | ZU29DR | |
|---|---|---|---|---|---|
| 系统逻辑单元 (K) | 930 | 678 | 930 | 930 | 930 |
| DSP Slice | 4,272 | 3,145 | 4,272 | 4,272 | 4,272 |
| 内存 (Mb) | 60.5 | 41.3 | 60.5 | 60.5 | 60.5 |
| GTY 收发器 | 16 | 8 | 16 | 16 | 16 |
| PCIe Gen3x16 | 2 | 1 | 2 | 2 | 2 |
| PCIe Gen3x16 / Gen4x8 / CCIX | - | - | - | - | - |
| 支持 RS-FEC 的 100G 以太网 MAC/PCS | 2 | 1 | 2 | 2 | 2 |
| 最大 I/O 引脚数 | 280 | 347 | 347 | 347 | 408 |
处理系统特性
| ZU21DR | ZU25DR | ZU27DR | ZU28DR | ZU29DR | |
|---|---|---|---|---|---|
| 应用处理单元 | 四核 Arm® Cortex®-A53 MPCore（频率高达 1.33GHz） | ||||
| 实时处理单元 | 双核 Arm Cortex-R5 MPCore（频率高达 533MHz） | ||||
| 嵌入式和外部存储器 | 带 ECC 的 256KB 片上内存；外部 DDR4；DDR3；DDR3L；LPDDR4；LPDDR3；外部 QSPI；NAND；eMMC | ||||
| 高速连接 | 4 PS-GTR；PCIe Gen1/2；串行 ATA 3.1；DisplayPort™ 1.2a；USB 3.0；SGMII | ||||
| 通用连接 | 214 PS I/O；UART；CAN；USB 2.0；I2C；SPI；32b GPIO；实时时钟；WatchDog Timer；三态计时器 | ||||
第二代 AMD Zynq™ UltraScale+™ RFSoC
直接 RF 信号链特性
| ZU39DR | ||
|---|---|---|
| 最大 RF 输入频率 (GHz) | 5 | |
| 抽取/内插 | 1x、2x、4x、8x | |
| 12 位 RF-ADC | ADC 数量 | 16 |
| 最大速率 (GSPS) | 2.220 | |
| 14 位 RF-DAC | DAC 数量 | 16 |
| 最大速率 (GSPS) | 6.554 | |
| SD-FEC | 0 | |
可编程逻辑
| ZU39DR | |
|---|---|
| 系统逻辑单元 (K) | 930 |
| DSP Slice | 4,272 |
| 内存 (Mb) | 60.5 |
| GTY 收发器 | 16 |
| PCIe Gen3x16 | 2 |
| PCIe Gen3x16 / Gen4x8 / CCIX | - |
| 支持 RS-FEC 的 100G 以太网 MAC/PCS | 2 |
| 最大 I/O 引脚数 | 408 |
处理系统特性
| ZU39DR | |
|---|---|
| 应用处理单元 | 四核 ARM Cortex-A53 MPCore（频率高达 1.33GHz） |
| 实时处理单元 | 双核 Arm Cortex-R5 MPCore（频率高达 533MHz） |
| 嵌入式和外部存储器 | 带 ECC 的 256KB 片上内存；外部 DDR4；DDR3；DDR3L；LPDDR4；LPDDR3；外部 QSPI；NAND；eMMC |
| 高速连接 | 4 PS-GTR；PCIe Gen1/2；串行 ATA 3.1；DisplayPort 1.2a；USB 3.0；SGMII |
| 通用连接 | 214 PS I/O；UART；CAN；USB 2.0；I2C；SPI；32b GPIO；实时时钟；WatchDog Timer；三态计时器 |
第三代 AMD Zynq™ UltraScale+™ RFSoC
直接 RF 信号链特性
| ZU42DR | ZU43DR | ZU46DR | ZU47DR | ZU48DR | ZU49DR | ||||
|---|---|---|---|---|---|---|---|---|---|
| 最大 RF 输入频率 (GHz) | 6 | ||||||||
| 抽取/内插 | 1x、2x、3x、4x、5x、6x、8x、10x、12x、16x、20x、24x、40x | ||||||||
| 14 位 RF-ADC | ADC 数量 | 8 | 2 | 4 | 8 | 4 | 8 | 8 | 16 |
| 最大速率 (GSPS) | 2.5 |
5.0 |
5.0 | 2.5 | 5.0 | 5.0 | 5.0 | 2.5 | |
| 14 位 RF-DAC | DAC 数量 | 8 |
4 | 12 | 8 | 8 | 16 | ||
| 最大速率 (GSPS) | 9.85* | 9.85* | 9.85* | 9.85* | 9.85* | 9.85* | |||
| SD-FEC | 0 | 0 | 8 | 0 | 8 | 0 | |||
*请联系您当地的 AMD 销售代表获取 10GSPS 器件支持
可编程逻辑
| ZU42DR | ZU43DR | ZU46DR | ZU47DR | ZU48DR | ZU49DR | |
|---|---|---|---|---|---|---|
| 系统逻辑单元 (K) | 489 | 930 | 930 | 930 | 930 | 930 |
| DSP Slice | 1,872 | 4,272 | 4,272 | 4,272 | 4,272 | 4,272 |
| 内存 (Mb) | 67.8 | 60.5 | 60.5 | 60.5 | 60.5 | 60.5 |
| GTY 收发器 | 8 | 16 | 16 | 16 | 16 | 16 |
| PCIe Gen3x16 | - | - | - | - | - | - |
| PCIe Gen3x16 / Gen4x8 / CCIX | 0 | 2 | 2 | 2 | 2 | 2 |
| 支持 RS-FEC 的 100G 以太网 MAC/PCS | 0 | 2 | 2 | 2 | 2 | 2 |
| 最大 I/O 引脚数 | 152 | 347 | 360 | 347 | 347 | 408 |
处理系统特性
| ZU42DR | ZU43DR | ZU46DR | ZU47DR | ZU48DR | ZU49DR | |
|---|---|---|---|---|---|---|
| 应用处理单元 | 四核 ARM Cortex-A53 MPCore（频率高达 1.33GHz） | |||||
| 实时处理单元 | 双核 Arm Cortex-R5F MPCore（频率高达 533MHz） | |||||
| 嵌入式和外部存储器 |
带 ECC 的 256KB 片上内存；外部 DDR4；DDR3；DDR3L；LPDDR4；LPDDR3；外部 QSPI；NAND；eMMC |
|||||
| 高速连接 | 4 PS-GTR；PCIe Gen1/2；串行 ATA 3.1；DisplayPort™ 1.2a；USB 3.0；SGMII | |||||
| 通用连接 | 214 PS I/O；UART；CAN；USB 2.0；I2C；SPI；32b GPIO；实时时钟；WatchDog Timer；三态计时器 | |||||
AMD Zynq™ UltraScale+™ RFSoC DFE
直接 RF 信号链特性
| ZU63DR | ZU64DR | ZU65DR | ZU67DR |
|||||
|---|---|---|---|---|---|---|---|---|
| 最大 RF 输入频率 (GHz) | 7.125 | |||||||
| 抽取/内插 | 1x、2x、3x、4x、5x、6x、8x、10x、12x、16x、20x、24x、40x | |||||||
| 14 位 RF-ADC | ADC 数量 | 4 | 2 | 8 | 2 | 6 | 8 | 2 |
| 最大速率 (GSPS) | 2.95 | 5.9 | 2.95 | 5.9 | 5.9 |
2.95 | 5.9 | |
| 14 位 RF-DAC | DAC 数量 | 4 | 8 | 6 |
8 | |||
| 最大速率 (GSPS) | 10.0* | 10.0* | 10.0* | 10.0* | ||||
| 数字前端 (DFE) 硬 IP | 通道滤波器、DUC/DDC、Mixer、CFR、Complex Equalizer、PQ、Resampler、DPD | |||||||
| 低 PHY 硬 IP | FFT/iFFT、PRACH | - | FFT/iFFT、PRACH | FFT/iFFT、PRACH | ||||
| SD-FEC | 0 | 0 | 0 | 0 | ||||
*请联系您当地的 AMD 销售代表获取 10GSPS 器件支持
可编程逻辑
| ZU63DR | ZU64DR | ZU65DR | ZU67DR | |
|---|---|---|---|---|
| 系统逻辑单元 (K) | 393 | 328 | 489 | 489 |
| DSP Slice | 1,200 | 1,872 | 1,872 | 1,872 |
| 内存 (Mb) | 54.2 | 38.3 | 67.8 | 67.8 |
| GTY 收发器 | 4 | 8 | 8 | 8 |
| PCIe Gen3x16 | 0 | 0 | 0 | 0 |
| PCIe Gen3x16 / Gen4x8 / CCIX | 0 | 0 | 0 | 0 |
| 支持 RS-FEC 的 100G 以太网 MAC/PCS | 1 | 1 | 1 | 1 |
| 最大 I/O 引脚数 | 154 | 154 | 154 | 154 |
处理系统特性
| ZU63DR | ZU64DR | ZU65DR | ZU67DR | |
|---|---|---|---|---|
| 应用处理单元 | 四核 Arm® Cortex®-A53 MPCore™（频率高达 1.33GHz） | |||
| 实时处理单元 | 双核 Arm Cortex-R5F MPCore（频率高达 533MHz） | |||
| 嵌入式和外部存储器 |
带 ECC 的 256KB 片上内存；外部 DDR4；DDR3；DDR3L；LPDDR4；LPDDR3；外部 QSPI；NAND；eMMC | |||
| 高速连接 | 4 PS-GTR；PCIe Gen1/2；串行 ATA 3.1；DisplayPort™ 1.2a；USB 3.0；SGMII | |||
| 通用连接 | 214 PS I/O；UART；CAN；USB 2.0；I2C；SPI；32b GPIO；实时时钟；WatchDog Timer；三态计时器 | |||
立即体验
利用该套件提供的经过验证的硬件、软件支持、工具、设计示例和文档，快速启动您的设计周期，并实现快速上市。

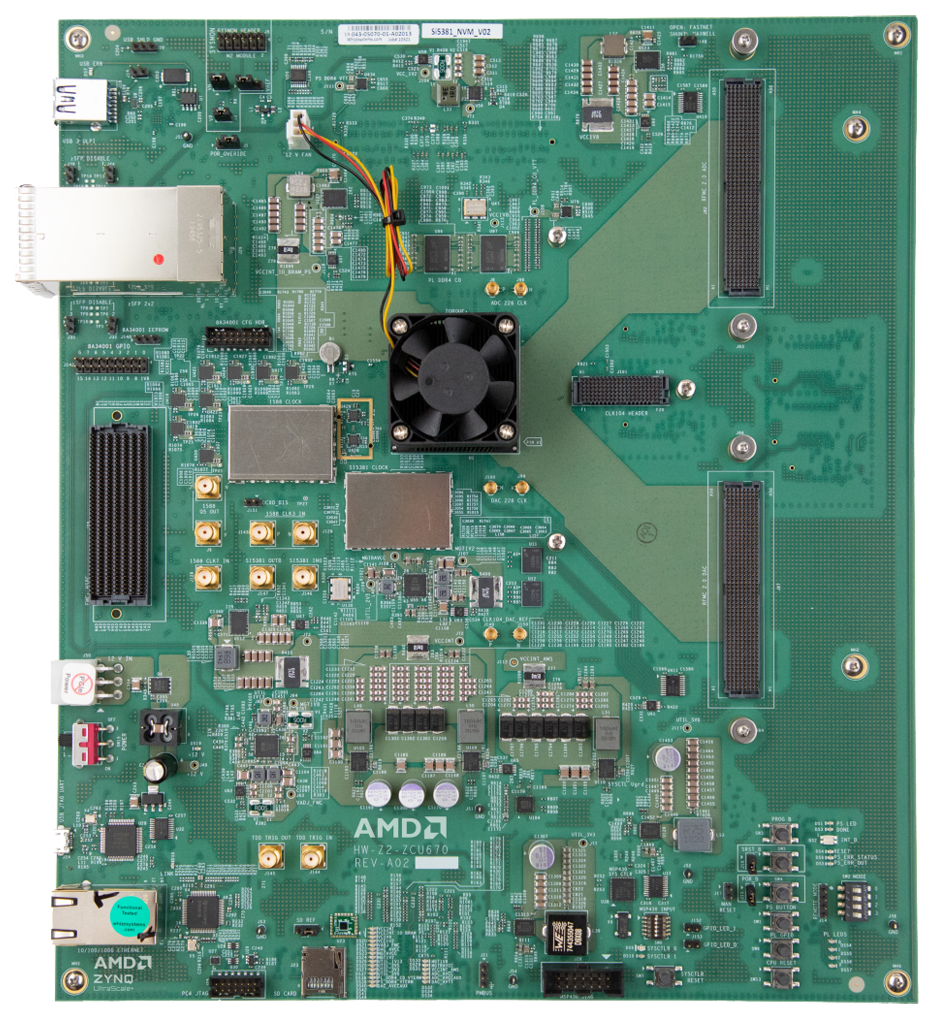

Zynq RFSoC DFE ZCU670 评估套件
Zynq UltraScale+ RFSoC DFE ZCU670 评估套件是自适应无线电开发和开箱即用评估的卓越平台，适用于 5G 新无线电 (5G NR)、雷达及各种 RF 应用的快速原型设计。
支持和资源

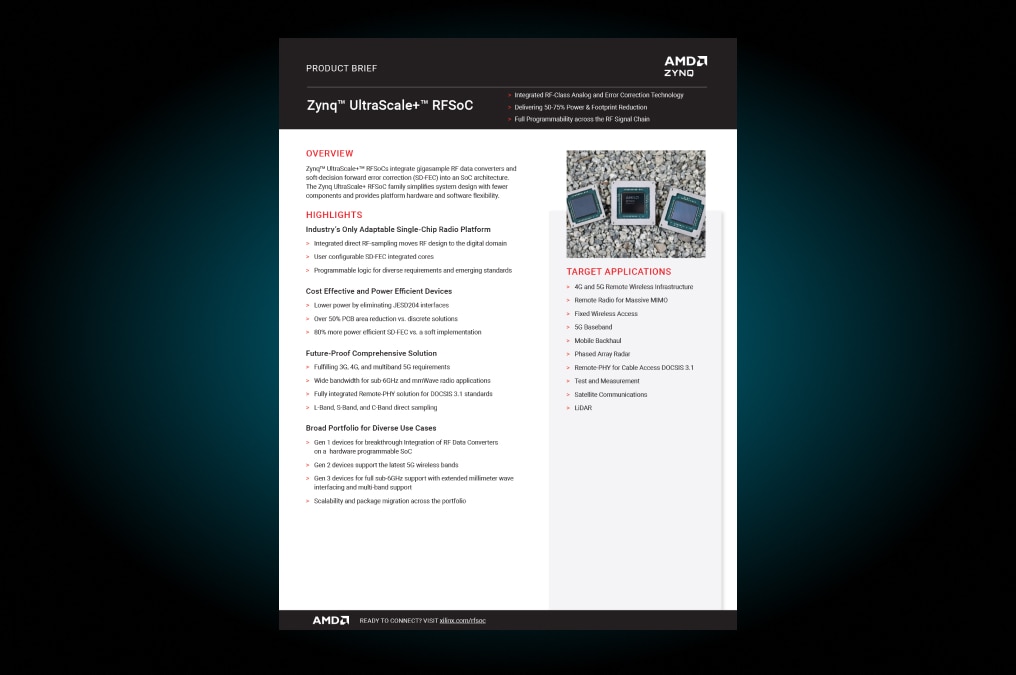

Zynq UltraScale+ RFSoC 产品简介
使用较少的组件简化系统设计，并提供平台硬件和软件灵活性。
工具与示例设计
各种解决方案可供开发者轻松评估和调试基于 Zynq UltraScale+ RFSoC 的设计。这些解决方案包括工具、IP 和参考设计，当用户设计在硬件中运行时，其可实现从性能评估到系统级调试的诸多功能。
这些工具可作为一个平台，高效配置和监控 Zynq UltraScale+ RFSoC 特性并加速产品设计进程。
- ZCU111 RF 数据转换器评估工具
- 第三代 Zynq UltraScale+ RFSoC RF 数据转换器评估工具
- RF Analyzer
- Zynq UltraScale+ RFSoC Frequency Planner
- 入门设计
- 基于 ZCU111 使用 PYNQ 进行 Zynq UltraScale+ RFSoC 演示
ZCU111 RF 数据转换器评估工具
该评估工具包含 Zynq UltraScale+ RFSoC ZCU111 评估板的参考设计，并带有定制 GUI，用于配置 RF 数据转换器的运行和评估 RF-ADC 和 RF-DAC 的性能。
评估工具用户指南
评估工具下载
第三代 Zynq UltraScale+ RFSoC RF 数据转换器评估工具
该评估工具包含 Zynq UltraScale+ RFSoC ZCU208 和 ZCU216 评估板的参考设计，并带有定制 GUI，用于配置 RF 数据转换器的运作并评估 RF-ADC 和 RF-DAC 的性能。
RF Analyzer
RF Analyzer 工具提供了一种便捷途径，用于在任何用户板卡上配置和调试 Zynq UltraScale+ RFSoC 器件中的 RF 数据转换器。该工具使用一个简单的 GUI 实现调试功能，从而能够与在用户电路板上实现的 RF 数据转换器 IP 示例设计无缝互动。
RF Analyzer 工具仅支持 Windows 环境。
Zynq UltraScale+ RFSoC Frequency Planner
Frequency Planner 有助于对 Zynq UltraScale+ RFSoC 器件进行频率规划。
RFSoC Frequency Planner 下载内容
入门设计
Vivado™ 项目使开发者能够使用 Zynq UltraScale+ RFSoC 快速启动端到端设计。
基于 ZCU111 使用 PYNQ 进行 Zynq UltraScale+ RFSoC 演示
由 ZCU111 评估套件提供支持，该演示使用 PYNQ 和 Jupyter Notebook 实现无线解决方案。
